电压额定值与绝缘介质的击穿阈值

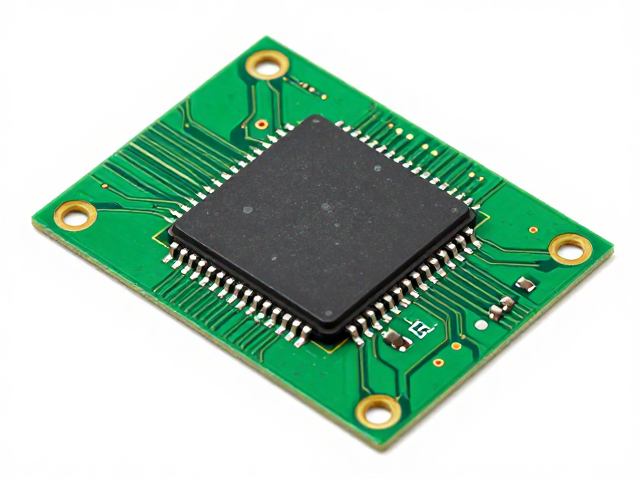

主控芯片作为电子系统的核心，其指令通过柔性电路板（FPC）上的微细线路进行高速传输，这一过程的稳定性高度依赖于绝缘基材的耐压能力。柔性电路板通常采用聚酰亚胺（PI）或聚酯（PET）作为主要绝缘材料，这两种材料的介电强度直接决定了额定电压的上限。聚酰亚胺薄膜的介电强度通常在100至200 kV/mm之间，这意味着在标准厚度下，其击穿电压远高于普通消费类电子产品的工作电压。然而，当主控芯片涉及高频信号处理或高功率密度设计时，线路间的电场分布变得复杂，局部电场集中可能导致绝缘层发生微孔洞或击穿，进而引发短路。因此，额定电压并非一个孤立的参数，而是与绝缘层的厚度、表面平整度以及制造工艺中的除泡效果紧密相关的物理极限指标。
在实际工程应用中，额定电压的选择必须严格遵循材料的热稳定性和电化学迁移（ECM）特性。随着工作电压的提升，绝缘层内部产生的焦耳热会增加，若散热设计不足，温度升高会导致聚合物分子链断裂，加速材料老化。此外，高电压环境下，即使未达到击穿点，长期存在的电场力也可能促使离子在绝缘介质中移动，形成导电枝晶，最终导致失效。因此，确定柔性电路板的额定电压时，工程师需参考UL（美国保险商实验室）标准中对于绝缘材料的认证数据，并结合主控芯片的电源轨电压进行降额设计。通常建议工作电压不超过额定电压的70%，以预留足够的安全裕度，确保在极端环境如高温或高湿条件下，电路板仍能维持电气隔离的完整性。
信号完整性与寄生参数的耦合效应
柔性电路板在传输主控芯片的高速数字信号或模拟射频信号时，额定电压水平影响着信号线的阻抗匹配和串扰控制。高电压信号往往伴随着更快的边沿速率和更高的能量密度，这会增加线路间的容性耦合和感性耦合。当额定电压设置过高而线间距不足时，相邻线路间的寄生电容增大，导致信号上升沿变缓，产生码间干扰，进而引起主控芯片误判。特别是在DDR内存接口或高速串行总线中，信号完整性对电压波动极为敏感，过高的电压额定值若未配合严格的阻抗控制，会导致反射系数增加，使得眼图闭合，数据传输错误率上升。因此，额定电压的设定需要结合信号频率和线路几何结构进行电磁仿真，以平衡绝缘需求与信号质量。
为了优化高频下的性能表现，柔性电路板常采用多层叠层结构，其中电源层和地层作为参考平面，对信号线的特性阻抗构成决定性影响。额定电压的提升要求参考平面的距离发生变化，进而改变分布参数。例如，在4层或6层FPC结构中，电源轨与地线的间距直接影响耦合系数。若额定电压较高，可能需要增加绝缘层厚度，但这会导致信号回路面积增大，辐射发射增加，同时引入额外的电感，影响高频信号的完整性。此外，主控芯片的输出驱动能力需与FPC的额定电压相匹配，过高的驱动电压可能导致芯片输出级过载，而FPC的额定电压过低则可能因电压跌落引发逻辑错误。因此，在设计阶段需通过仿真工具验证不同电压等级下的传输损耗和反射特性，确保主控芯片与柔性电路板之间的电气接口稳定可靠。
环境应力与长期可靠性评估
柔性电路板在承受温度循环、机械弯曲及湿度侵蚀时，额定电压的保持能力是衡量其长期可靠性的关键指标。在高温环境下，绝缘材料的电阻率下降，漏电流增加，若额定电压设定接近材料的热击穿极限，长期运行可能导致永久性损坏。聚酰亚胺材料虽具有优异的耐热性，但在超过150摄氏度的环境中，其介电性能会出现显著衰减。与此同时，机械弯曲会改变绝缘层的微观结构，产生微裂纹，这些缺陷在高电压作用下极易成为放电通道，加速绝缘失效。因此，额定电压的确定必须结合应用场景中的温度范围和弯曲半径进行综合评估，确保在动态应力下绝缘性能不出现阶跃性下降。
湿度是影响柔性电路板电气性能的另一大环境因素。水分渗透至绝缘层内部会降低介电强度，并促进电化学迁移现象的发生。在高湿环境下，即使工作电压低于额定值，长期受潮也可能导致绝缘性能退化，引发漏电或短路。因此，对于需要在恶劣环境中使用的主控系统，柔性电路板需经过严格的防潮处理，如涂覆三防漆或采用高交联度的树脂材料。额定电压的标称值应基于经过环境老化测试后的数据，而非初始状态下的理想值。通过加速寿命试验，可以模拟数年运行后的绝缘性能变化，从而确定更为保守且安全的额定电压范围。这种基于实际工况的电压降额策略，能够有效提升主控系统的整体稳定性，延长设备的使用寿命。
