微电机声学噪声产生机理与声源特性分析
微电机在运行过程中产生的噪声主要源自电磁噪声、机械振动以及气动噪声三大核心维度。电磁噪声由定转子之间的磁拉力波动引起，其频率通常与供电电源频率及极对数密切相关，表现为低频嗡嗡声；机械振动则源于轴承磨损、转子不平衡或装配间隙过大，这类噪声往往伴随高频啸叫或冲击性杂音；气动噪声则多见于带有散热风扇或内部气流流动的电机结构中，表现为连续的风噪。准确识别这三类噪声源的频谱特征，是构建高静音等级声学腔体的逻辑起点，只有从源头解析噪声传播路径，才能针对性地优化结构设计。
针对上述声源特性，声学设计需建立严密的物理模型进行仿真预测。通过有限元分析（FEA）与边界元法（BEM）耦合计算，可以模拟电机在不同负载与转速下的声辐射指向性及声功率级。实际工程中，需重点关注共振模态与结构刚度的匹配，避免在关键频段激发结构共振从而放大噪声。通过对定子铁心叠片厚度、绕组端部形状以及转子动平衡精度的精细化控制，能够有效抑制初始激励力，为后续腔体隔声与吸声设计提供低本底噪声的基础环境。
高隔声性能密封腔体的结构拓扑优化

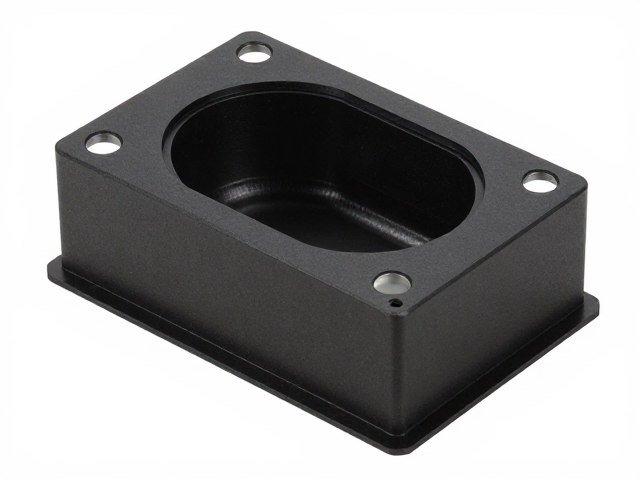

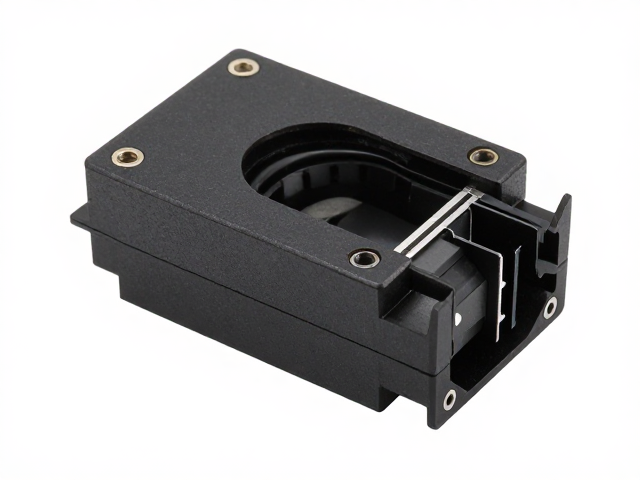

密封腔体的隔声效果直接取决于材料的声学阻抗特性与腔体结构的密封完整性。在设计高静音方案时，通常采用多层复合阻尼材料作为腔体主体，例如在金属壳体与内衬之间填充高分子阻尼胶或高分子聚合物，利用材料的粘弹性特性消耗振动能量，降低结构传声效率。腔体接缝处需采用高精度公差设计，配合高压缩永久变形率低的密封条，确保在长期运行中无漏声路径。对于必须存在的电气接口与散热通道，需设置声学迷宫结构或阻性消声通道，在保证功能实现的同时阻断空气传声的直接路径。
腔体内部的拓扑结构设计需遵循声学隔离原则，避免形成封闭的空腔共振区。通过在腔体内壁设置非对称的加强筋或凸台结构，可以改变腔体的固有频率分布，打破驻波形成的条件，从而削弱低频噪声的驻留效应。此外，密封腔体的壁厚与曲率半径需经过严密的声学计算，确保其截止频率高于主要噪声频段，防止声波穿透壳体。实际应用中，腔体内部空间布局需与微电机外部轮廓紧密贴合，减少自由空气层的厚度，以最大化提升整体隔声量，实现从声源到接收点的全链路噪声衰减。
高效吸声与消声材料的内腔集成策略

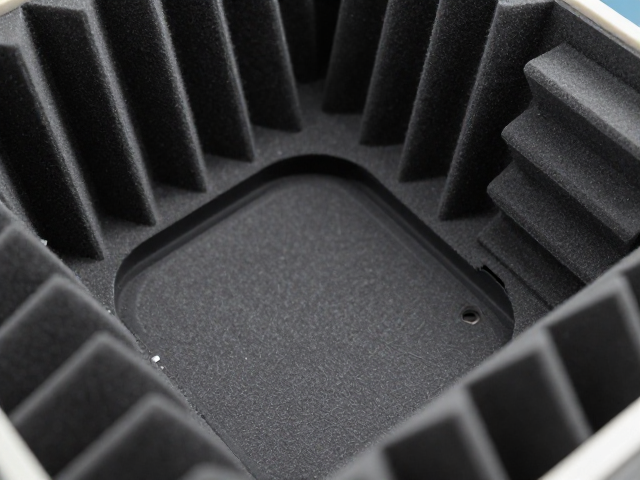

在密封腔体内部集成高效的吸声材料，是进一步降低混响噪声的关键步骤。针对微电机产生的宽频噪声，内腔表面常采用多孔性吸声材料，如开孔泡沫金属或高密度聚氨酯泡沫，利用材料内部的微小孔隙引发摩擦阻力，将声能转化为热能耗散。吸声材料的多层梯度设计尤为重要，外层采用较低密度材料以吸收高频声波，内层采用较高密度材料以应对中低频声波，这种梯度结构能显著提升宽频段的吸声系数。材料的耐温性与耐老化性能需经过严格筛选，确保在微电机长期发热环境下不发生性能衰减或释放有害物质。
消声结构的设计需结合微电机的气流特性，若电机内部存在强制风冷系统，则需在风道关键节点布置阻性消声器或扩张室消声器。阻性消声器利用吸声材料吸收沿管道传播的声波，适用于中高频噪声；扩张室消声器则通过声波在腔室内的反射与干涉抵消低频噪声。在实际布局中，消声结构不得影响电机的散热效率与气流稳定性，需通过流固耦合分析优化流道形状，降低附加流阻。吸声材料与消声元件的固定方式需采用无胶卡扣或耐高温粘接剂，确保在振动环境下无松动脱落风险，维持声学性能的长期稳定性。
声学腔体与微电机系统的耦合振动控制
微电机与声学腔体之间存在着严密的耦合振动关系，任何一方的动态特性改变都会影响整体的噪声表现。为了降低结构传递的振动，电机与腔体之间需设置有效的隔振隔离层，通常采用橡胶隔振垫或柔性悬挂结构，切断固体声桥，防止电机本体的振动直接传递至腔体壁面引发二次辐射噪声。隔振元件的刚度与阻尼参数需与微电机的固有频率进行匹配设计，避免在启动或加速过程中因频率重合引发共振放大现象。同时，腔体内部需对电机安装位进行局部加强处理，提高局部刚度，降低安装点的振动响应。
系统级的耦合分析需考虑热-力-声多物理场耦合效应。微电机运行产生的热量会导致材料模量变化，进而影响隔振元件的刚度与吸声材料的性能。设计时需预留合理的热膨胀间隙，防止因温度升高导致结构干涉或密封失效。通过动态测试台架采集实际工况下的振动加速度与声压级数据，验证耦合模型的有效性，并据此迭代优化隔振结构参数与腔体壁厚分布。只有实现微电机动态特性与腔体声学性能的协同优化，才能在复杂工况下维持极致的静音效果，确保声学腔体方案在实际应用中的可靠性与稳定性。
