IEC标准下Lightning设备内部导线选型的核心逻辑
在防雷击电磁脉冲（LEMP）防护系统中，等电位连接与线缆屏蔽是降低感应过电压的关键环节，IEC 62305系列标准确立了严密的防护框架。内部导线的选型直接影响着信号传输的完整性与设备本体的安全性，特别是在处理高频瞬态冲击时，导线的阻抗特性与绝缘材料的耐压能力必须经过严密的计算与验证。实际工程中，导线截面积的选择需结合最大预期雷电流及短路热稳定性的双重约束，确保在极端工况下不发生熔断或绝缘击穿。
绝缘材料的耐压等级需严格对应系统的工作电压与叠加的瞬态过电压峰值。IEC 61643系列标准对低压电涌保护器的安装要求中，特别强调了线路阻抗对保护器件响应时间的影响。过高的线路电感会导致保护器件无法及时钳位电压，从而使后端敏感电子元件承受超出耐受范围的应力。因此，导线选型不仅是物理连接的问题，更是系统级电磁兼容设计中的核心变量，需通过严密的仿真与实测数据支撑决策过程。
导线材质与绝缘结构的技术规范

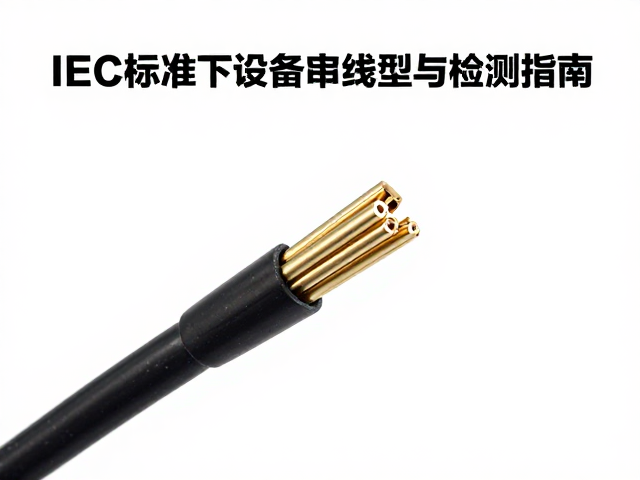

铜材因其优异的导电率与机械强度，成为雷电防护内部连接的首选材料。在IEC 62305-4的应用中，导线的电阻率与截面积决定了电压降的大小，进而影响等电位连接的有效性。对于高频信号线，导线的趋肤效应会显著增加交流电阻，因此在高频场景下，可能需要考虑镀锡或镀银处理以提升表面导电性能，同时防止氧化导致的接触电阻升高。导线结构的紧密度也会影响其机械强度，绞合线能提供更好的柔韧性，适用于需要频繁移动或弯曲的安装环境。
绝缘层材料的选择需兼顾耐电弧性、耐温性及环境适应性。交联聚乙烯（XLPE）与聚氯乙烯（PVC）是常见的绝缘材料，其中XLPE具有更高的耐热等级和更好的电气性能，适用于高温或高负荷场景。IEC 60228标准规定了导体电阻的测试方法，而IEC 60243则涉及绝缘材料的耐压测试。在实际选型中，绝缘层的厚度必须满足相关电压等级的绝缘要求，同时需考虑环境中的化学物质、紫外线辐射等外部因素对材料老化的影响，确保长期运行的可靠性。
关键检测项目与验证方法
导线的直流电阻测试是验证导体材料纯度与截面积合规性的基础步骤。依据IEC 60228标准，使用双臂电桥或微欧计测量规定长度下的电阻值，结果需符合标准中对应截面积的最大允许电阻限值。该测试能有效识别因材料杂质或截面不足导致的过热风险，是确保导线在雷电流冲击下具备足够热稳定性的前提。测试环境温度需控制在20°C标准条件下，并对测量结果进行温度系数修正，以获取准确的评估数据。
绝缘电阻测试与耐压测试是评估导线绝缘性能的核心环节。使用兆欧表测量导体与屏蔽层或大地之间的绝缘电阻，数值需远高于标准规定的最小值（通常为1MΩ/km以上），以排除绝缘缺陷。耐压测试则施加高于额定电压的交流或直流高压，持续规定时间（如1分钟），观察是否发生击穿或闪络。IEC 60243-1详细规定了试验电压的施加方式与合格判据，确保绝缘层能承受瞬态过电压而不失效。此外，导线的连续性测试也是必做项目，用于确认线路无断路或虚接，保障等电位连接的完整性。
安装规范与系统兼容性评估
导线在设备内部的走线路径需尽量减少环路面积，以降低电磁感应产生的电压。IEC 62305-4建议信号线与电源线分开布线，或采用双绞线结构以抵消磁场干扰。对于屏蔽导线，屏蔽层应单点或多点接地，具体方式取决于系统频率与接地拓扑，确保屏蔽效能的同时避免地电位反击。导线端接处需使用专用压接端子或焊接工艺，保证机械强度与电气接触的稳定性，避免松动导致接触电阻增大或发热。
系统兼容性评估需结合后端设备的输入阻抗与保护器件的动作特性。导线电感会延缓电涌保护器（SPD）的响应，导致保护点电压升高。在实际应用中，可通过增加保护器件数量或优化布线缩短距离来补偿电感影响。IEC 61643-21对低压配电系统的SPD安装提出了详细要求，强调导线长度对保护水平的限制。对于高速数据线，还需考虑信号完整性，确保导线特性阻抗与终端匹配，防止反射与畸变，在防雷安全与信号质量之间取得平衡。
