继电器故障排查与万用表基础操作
继电器作为电路中常用的自动开关元件，其内部由电磁铁和触点组成，常见故障多集中在触点粘连、线圈断路或机械卡死。当设备出现控制失灵或负载无反应时，使用万用表进行静态与动态测试是定位问题的核心手段。测试前需确保设备已完全断电，并断开主电源，防止高压电流损坏万用表或造成人身伤害。若继电器安装在通电状态下的电路板中，必须确认测试点无电压残留，这是保障测量安全与数据准确的前提条件。

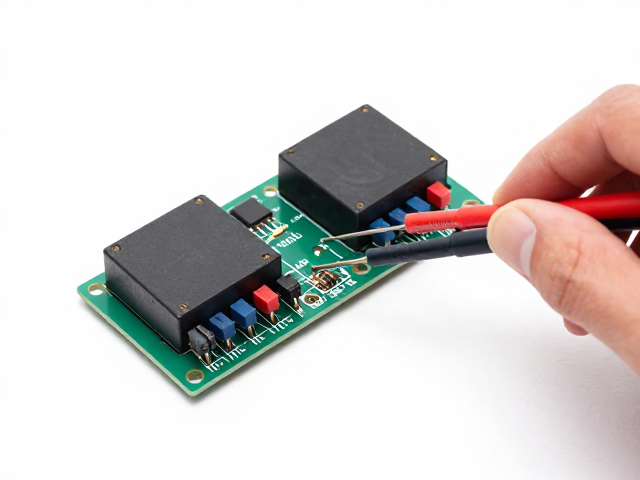

万用表的功能旋钮应置于电阻档（Ω）或蜂鸣档，用于检测通断状态。对于直流继电器，还需准备稳压电源以模拟线圈吸合动作。在实际操作中，将红黑表笔分别接触继电器的两个线圈引脚，若显示阻值为无穷大（OL），则可能为线圈内部断路；若阻值为零或接近于零，则存在短路风险。正常的小型直流继电器线圈电阻通常在几十欧姆至几百欧姆之间，具体数值需参考所测器件的规格参数，通过对比标准值判断线圈健康状况。
主控芯片引脚与继电器驱动电路的关联分析

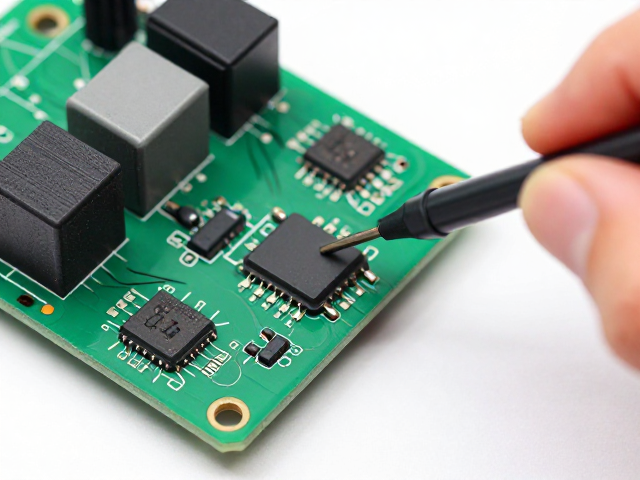

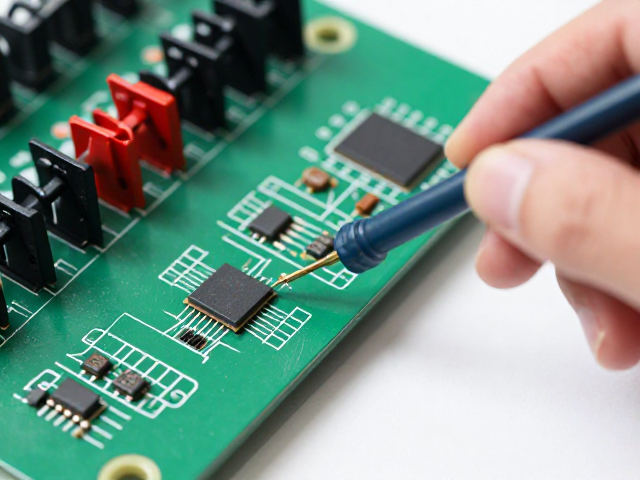

在自动化控制系统中，主控芯片（MCU）通常通过GPIO引脚连接驱动电路（如三极管或MOS管）来控制继电器线圈的通断。若继电器未动作，问题可能源于主控芯片输出异常、驱动级损坏或继电器本体故障。测量时需找到主控芯片对应引脚与继电器线圈的连接路径。使用万用表二极管档或电阻档，从主控芯片引脚出发，沿PCB走线测量至继电器线圈一端，确认信号传输路径是否导通。若路径中断，需检查PCB走线是否断裂或贴片元件虚焊。
主控芯片引脚在输出高电平或低电平时，电压值应符合逻辑电平标准。对于3.3V或5V系统，有效输出电压通常在0.3V以下（低电平）或接近供电电压（高电平）。若万用表测量发现引脚电压异常，例如输出端电压被拉低至0V，即使继电器线圈正常，继电器也无法吸合。此时需断开主控芯片与驱动电路的连接，单独测试驱动电路的输出能力。通过隔离测试，可以明确故障源是主控芯片内部逻辑错误，还是外部驱动电路过载导致的保护性关闭。
继电器触点通断状态的动态测量
继电器线圈通电后，内部衔铁动作，常开触点（NO）闭合，常闭触点（NC）断开。验证这一机械动作是否正常，需使用万用表的蜂鸣档或电阻档。在继电器未通电状态下，测量常开触点两端，应显示无穷大；测量常闭触点两端，应显示接近于零的导通状态。随后，对继电器线圈施加额定电压（如5V或12V直流），观察万用表读数变化。若常开触点阻值由无穷大变为低阻态，且数值稳定，说明触点接触良好。
若测量中发现常开触点阻值较大或波动剧烈，可能存在触点氧化或污染问题。长期在大电流负载下工作的继电器，触点表面易形成氧化层，导致接触电阻增大，引起发热或信号失真。此时可使用万用表测量触点间的动态电压降。当负载接入且继电器吸合时，触点两端电压应极低（通常小于0.5V）。若电压降过大，说明触点接触不良。对于此类情况，通常建议清洁触点或更换继电器，因为强行修复氧化触点难以保证长期稳定性，且可能引发安全隐患。
常见故障场景与排查逻辑梳理
在实际维修中，继电器“吸合无声”或“吸合后无输出”是典型故障场景。若听到继电器发出清晰的“咔哒”声，但负载无反应，重点检查触点部分。使用万用表测量负载端电压，若继电器触点侧有输入电压但输出侧无电压，确认为触点故障。若继电器完全无动作，无任何声音，优先检查线圈供电电压。若线圈两端电压正常但不动作，可能是机械结构卡死，可用绝缘工具轻轻敲击继电器外壳，观察是否恢复动作，若无效则需更换。
另一种情况是继电器频繁抖动，无法稳定吸合。这通常由控制信号不稳定或驱动电流不足引起。使用万用表监测主控芯片输出引脚，观察电压波形或数值波动。若电压在阈值附近跳变，需检查控制源是否受到干扰或滤波电容失效。若驱动电流不足，表现为线圈电压在吸合瞬间跌落，导致继电器无法完全闭合。此时需确认驱动元件（如三极管）的放大倍数是否满足要求，或供电电源是否具备足够的瞬时电流输出能力。通过分层排查，从信号源到驱动级再到执行端，可精准定位故障节点。
